Längskopierwerk 'HL 100-X'

zur Montage an Handdrechselbänken

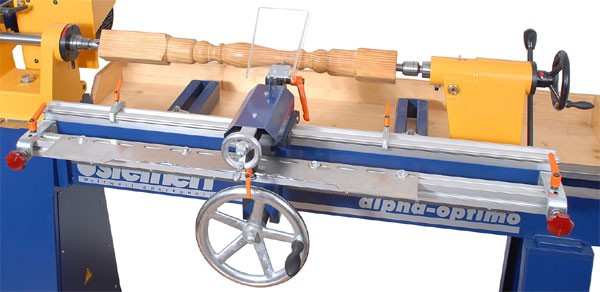

Längsdrechsel-Kopiervorrichtung HL100F
Benachrichtigen Sie mich, sobald der Artikel lieferbar ist.

1.798,00 € *

inkl. MwSt. zzgl. Versandkosten

z.Z. nicht auf Lager

Lieferzeit / Verfügbarkeit auf Anfrage

  • 00800100
Das Kopiergerät kann auf einee vorhandene Drechselbank aufgebaut werden. Nur die erforderlichen... mehr
Produktinformationen zum Artikel "Längskopierwerk 'HL 100-X'"
Das Kopiergerät kann auf einee vorhandene Drechselbank aufgebaut werden. Nur die erforderlichen Haltearme mit Klemmpratzen werden je nach Maschinenbett angepasst. Die Abtastung von Schablone oder Original erfolgt über einen verstellbaren Taster mit Federzug. Die Bearbeitung erfolgt in mehreren Arbeitsgängen durch einen Stahl. Der massive Stahlhalter läuft auf gehärteten Kugelumlaufführungen. Dadurch sind auch tiefe, steile Einstiche leichtgängig zu bearbeiten.
Der Antrieb erfolgt über ein Untersetzungsgetriebe auf Zahnstange. Mit dem Revolverkopf kann in Sekundenschnelle auf Spitzstahl oder Glockenmesser umgestellt werden. Für eine maßstabsgetreue Kopie von Schablone besitzt das Gerät einen Doppeltaster mit runder und spitzer Abtastung. Der Schablonenhalter hat eine Feinzustellung. Zusätzlich lässt sich der hintere Haltearm in einem Längsschlitz verschieben. Beim Montieren des Gerätes, müssen die Haltearme nur über die selbsthaltenden Klemmpratzen gesetzt und festgezogen werden.
Bei langen, dünnen Teilen sollte das Werkstück mit einer Lünette gehalten werden.

Bei Bestellung des Kopiergerätes benötigen wir Informationen zur Drechselbank auf der das Gerät verwendet werden soll. Gegebenfalls fallen Zusatzkosten für die Anpassung an die Drechselmaschine an. Vor Auslieferung informieren wir Sie über eventuelle Zusatzkosten.

Kopierlänge 990 mm - Profiltiefe 65 mm
2 Endanschläge
Doppeltaster für Rund- und Spitzstahl
1 Glockenmesser HSS Ø 20 mm
1 Glockenmesserstahlhalter gekröpft
1 HM-Wendeplatte HW08 mit Stahlhalter
(Stahlhalteraufnahme 12 x 12 mm)
verstellbarer Plexiglasschutz
1 Schablonenrohling 85 x 4 x 1000 mm
Gewicht ca. 38 kg
Länge-Tiefe-Höhe: 1160-760-410 mm
(Mindestmotorleistung Drechselbank 1,1 kW)
