Werkzeugauflage Unterteil , aus Guss, Schaft 30 mm, lang

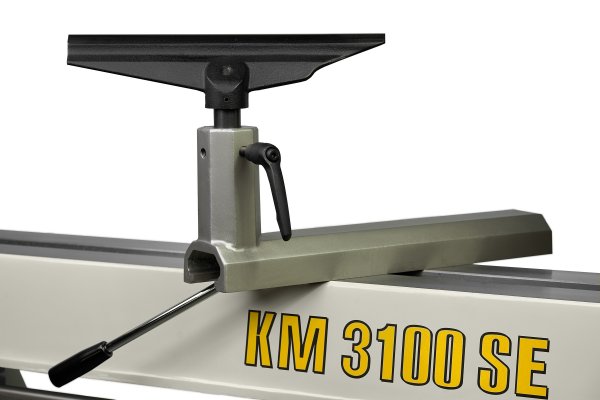

Großes Werkzeugauflage Unterteil aus Guss, ein Bauteil unserer Killinger KM3100. Passend für Drechselbänke mit Wangenabstand 45 mm und einer Spitzenhöhe von 250 mm bis 300 mm. Die Aufnahme für den Schaft der Handauflage hat einen Durchmesser von 30 mm. Die auf dem Bild dargestellte Messerauflage ist nicht im Lieferumfang enthalten.

Beachten Sie, die Spitzenhöhe kann je nach verwendeter Werkzeugauflage variieren. Unsere Angaben basieren auf der Verwendung der großen Werkzeugauflage der KM3100. Bei der Verwendung kleinerer Auflagen kann die Spitzenhöhe etwas reduziert werden.

Der Wangenabstand:
Der Abstand zwischen den beiden Wangen des Maschinenbettes wird als Wangenabstand bezeichnet. Bitte messen Sie diesen Abstand an ihrer Drechselbank. Dieses Unterteil ist hauptsächlich für einen Abstand von 45 mm ausgelegt. Sonderanfertigung für weitere Drechselbank-Fabrikate sind aber auf Anfrage möglich.

Das Unterteil ist komplett fertig montiert und kann direkt auf die Drechselbank aufgesetzt werden.

Technische Eigenschaften:
- Gewicht: 6,5 kg
- Länge über Bankbett: 480 mm
- Höhe über Bankbett: 50 mm
- Breite über Bankbett: 90 mm
- Höhe Schaft-Aufnahme: 170 mm
